Gerador Sinal PWM Digital Ajustável De 1 Hz A 150 Khz 3-30v

O Gerador de Sinal PWM Digital Ajustável é uma ferramenta essencial para profissionais e entusiastas da eletrônica que buscam precisão e versatilidade em seus projetos. Com uma faixa de operação que varia de 1 Hz a 150 kHz e uma alimentação que pode ser ajustada entre 3 a 30V, este dispositivo oferece a capacidade de gerar sinais de modulação por largura de pulso com facilidade e eficácia. Sua interface intuitiva torna a configuração simples, permitindo que usuários de todos os níveis aproveitem ao máximo suas funcionalidades.

Este gerador é ideal para aplicações em teste e desenvolvimento de circuitos, simulação de comportamento de dispositivos e controle de motores. A qualidade do sinal gerado é notável, garantindo que as formas de onda produzidas sejam estáveis e precisas, o que é crucial para o sucesso de experimentos e testes técnicos. Sua ampla faixa de frequência permitida proporciona flexibilidade para uma variedade de aplicações, tornando-se um aliado valioso em qualquer laboratório de eletrônica ou oficina.

Especificações:

Tensão de Alimentação: 3.3 ~ 30 V
Faixa de frequência: 1 hz ~ 150 khz
Precisão da frequência: Aprox. 2%
Capacidade de carga de sinal: 5 ~ 30mA
Amplitude de saída: PWM amplitude igual à tensão de alimentação

Principais Características:

- Display de LCD com parâmetros de Frequência e Ciclo de trabalho
- Ampla faixa de frequência e alta precisão.
- Comunicação Serial, nível TTL.
- Utilizado como um gerador de sinal de onda quadrada para desenvolvimento experimental e uso prático
- Gera sinal de onda quadrada para controle de motor.
- Gera pulso ajustável para MCU.
- Gera pulso ajustável para controle de atuadores, pedais de velocidade, bombas, etc.
- Controle Serial (nível de comunicação TTL).

O ajuste de frequência é dividido em quatro faixas, comutação automática:

1. XXX (nenhum ponto decimal): a menor unidade é 1 hz, o intervalo de valores de 1 hz ~ 999 hz;
2. X.XX (ponto decimal no cem) a menor unidade é de 0.01 khz, a gama de 1.00 khz ~ 9.99 khz;
3. XX. X (ponto decimal em dez): a menor unidade é de 0.1 khz; faixa de valor de 10.0 khz ~ 99.9 khz
4. x.X.X (ponto decimal em dez e cem): a menor unidade é 1 khz; faixa de valor 1 khz ~ 150 khz
5. Exemplo de display de frequência:
100 indica a saída PWM 100 hz pulso;
1.01 indica a saída PWM 1.01 k pulso;
54.1 indica que a saída de PWM tem um pulso de 54.1 khz;
1.2.4 indica que a saída de PWM é 124 khz pulso;
6. Gama ciclo de trabalho: 0 ~ 100%

As Definições de parâmetros:

O módulo tem quatro teclas independentes, usadas para definir a frequência e ciclo de trabalho.
Suporte de toque (aumentar ou diminuir a unidade) e pressão longa rápida (aumento ou diminuição).
Os parâmetros são salvos automaticamente, sem perda ao desligar o dispositivo.

Padrão de comunicação:

9600 bps
Bits De Dados: 8
Bit de parada: 1
Dígito de verificação: nenhum
Controle de fluxo: nenhum
1>. Definir a frequência de PWM
"F101": Definir a frequência para 101 hz (001 a 999)
"F1.05": definir a frequência de 1.05 khz (1.00 ~ 9.99)
"F10.5": Definir a frequência de 10.5 khz (10.0 ~ 99.9)
"F1.0.5": definir a frequência de 105 khz (1.0.0 ~ 1.5.0)
2>. Definir o ciclo de PWM
"DXXX": definir o ciclo de PWM para XXX; (001 ~ 100)
Por exemplo, D050, define o ciclo de trabalho do PWM para 50%
3>. Ler os parâmetros definidos
Enviar "ler" para ler os parâmetros definidos.
Retorno de configuração bem-sucedida: PARA BAIXO.
Retorno de configuração não bem-sucedida: FALL.

Itens Inclusos:

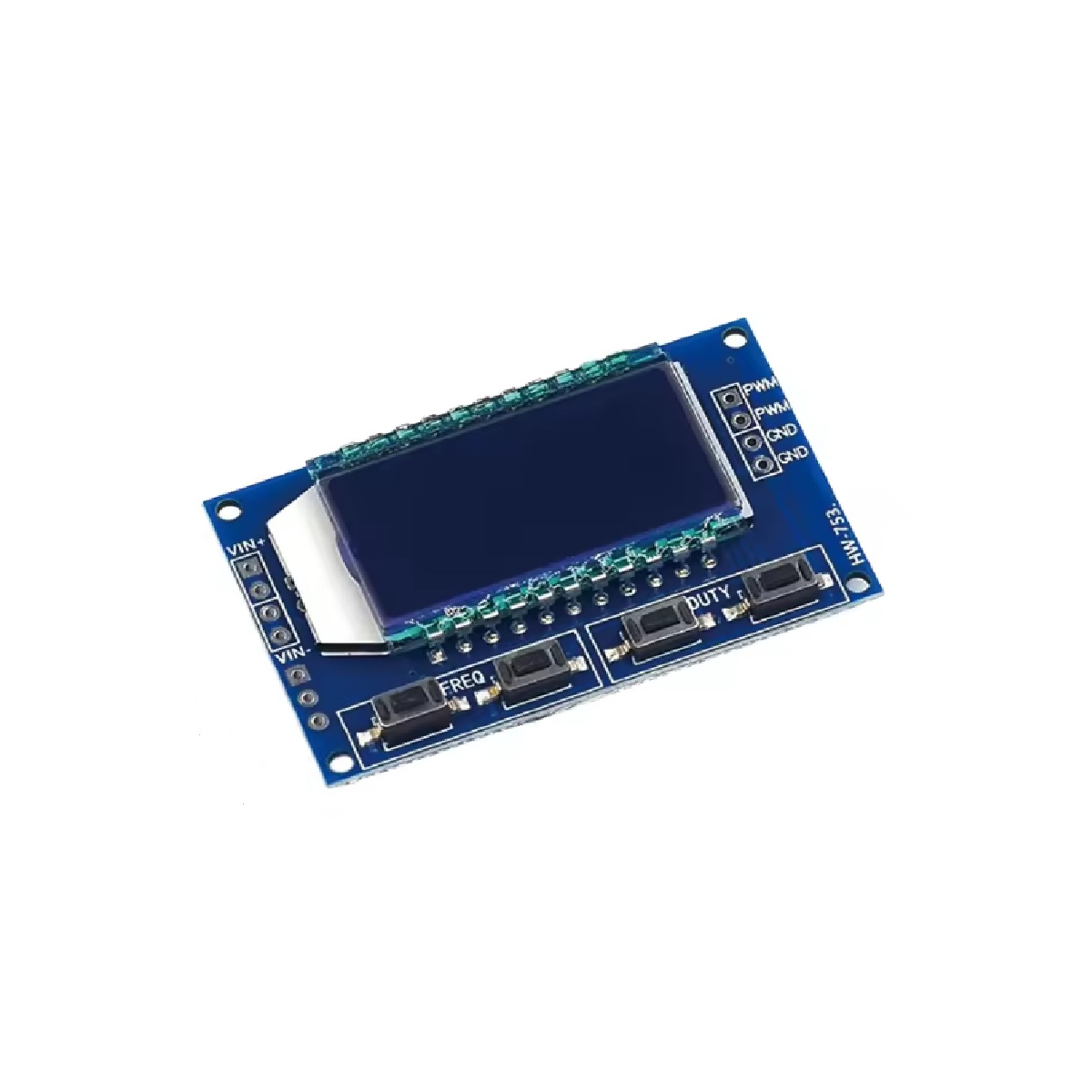

1 x Módulo Gerador de Sinal PWM com 1 saída ajustável.
