R$ 33,16

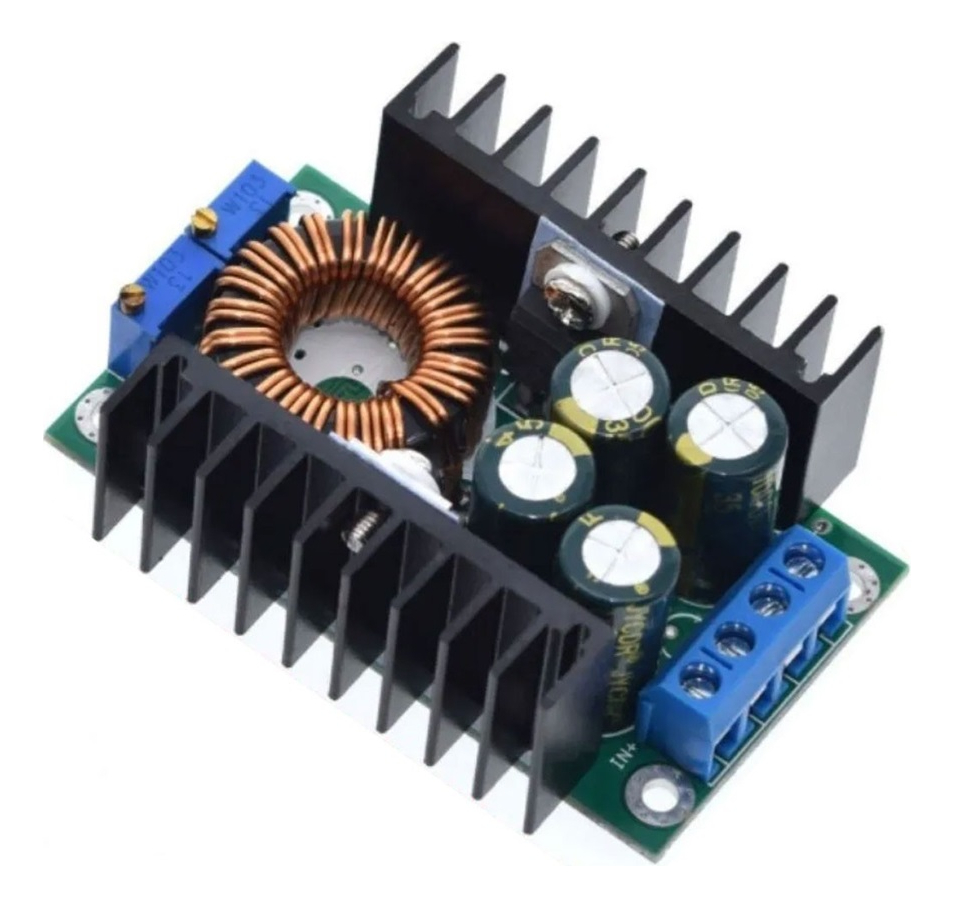

O Regulador redutor de tensão Step Down 300W 20A DC-DC
Adequado para aplicações onde a tensão de entrada é maior que a tensão de saída, suas aplicações são inúmeras, podendo realizar acionamento de corrente constante de LED de alta potência, carregamento de bateria de lítio, carregamento de bateria de 4V, 6V, 12V, 14V, 24V, carregamento de bateria NiCdNiMH (bateria), painéis solares, turbinas eólicas, entre outros.
Especificações:
Tensão de Entrada: 6-40VDC
Tenão de Saída: Ajustável de 1,5 à 35VDC
Corrente Máxima de Saída: 20A (pico) (respeitando potência de 300W)
Corrente Máxima de Saída Recomendada: 15A (respeitando potência de 300W) por um longo tempo com o dissipador existente. Caso a temperatura exceda 65 graus, adicione um ventilador para dissipar o calor ou reduza a potência de saída
Ajuste de Corrente: 0,2 à 20A
Eficiência: > 96%
Temperatura de trabalho: -10 °C a +75 °C - dissipador não pode ultrapassar 60 °C
Proteção de Curto Circuito: Proteção instantânea com corrente constante, NÃO podendo ser por um longo período de tempo
Não possui proteção de polaridade reversa
TAMANHO: 60x53x30mm
Como realizar o ajuste de Tensão e Corrente de Sáida:
1. Ajuste o potenciômetro CV e defina a tensão de saída para o valor de tensão necessário de acordo com os requisitos de carga.
2. Ajuste o potenciômetro CC no sentido anti-horário por cerca de 30 voltas (ou seja, ajuste a corrente de saída para o mínimo), conecte a carga e ajuste o potenciômetro CC para a corrente que você precisa.
Adequado para aplicações onde a tensão de entrada é maior que a tensão de saída, suas aplicações são inúmeras, podendo realizar acionamento de corrente constante de LED de alta potência, carregamento de bateria de lítio, carregamento de bateria de 4V, 6V, 12V, 14V, 24V, carregamento de bateria NiCdNiMH (bateria), painéis solares, turbinas eólicas, entre outros.
Especificações:
Tensão de Entrada: 6-40VDC
Tenão de Saída: Ajustável de 1,5 à 35VDC
Corrente Máxima de Saída: 20A (pico) (respeitando potência de 300W)
Corrente Máxima de Saída Recomendada: 15A (respeitando potência de 300W) por um longo tempo com o dissipador existente. Caso a temperatura exceda 65 graus, adicione um ventilador para dissipar o calor ou reduza a potência de saída
Ajuste de Corrente: 0,2 à 20A
Eficiência: > 96%
Temperatura de trabalho: -10 °C a +75 °C - dissipador não pode ultrapassar 60 °C
Proteção de Curto Circuito: Proteção instantânea com corrente constante, NÃO podendo ser por um longo período de tempo
Não possui proteção de polaridade reversa
TAMANHO: 60x53x30mm
Como realizar o ajuste de Tensão e Corrente de Sáida:
1. Ajuste o potenciômetro CV e defina a tensão de saída para o valor de tensão necessário de acordo com os requisitos de carga.
2. Ajuste o potenciômetro CC no sentido anti-horário por cerca de 30 voltas (ou seja, ajuste a corrente de saída para o mínimo), conecte a carga e ajuste o potenciômetro CC para a corrente que você precisa.
